Máy CNC Nesting là dòng máy gia công ván tự động chuyên dụng với 1 quy trình làm việc khép kín từ khâu lên ý tưởng thiết kế - xuất bản phát thảo thông qua mã vạch sau đó đến giai đoạn gia công ván. Đây được xem là 1 giải pháp tối ưu và đáng đầu tư nhất đối với các đơn vị gia công sản xuất nội thất hiện đại ngày nay.
Đây là câu hỏi được đặt ra khá nhiều trong thời gian gần đây, Máy CNC Nesting là dòng máy gia công ván tự động chuyên dụng với 1 quy trình làm việc khép kín từ khâu lên ý tưởng thiết kế - xuất bản phát thảo thông qua mã vạch sau đó đến giai đoạn gia công ván. Đây được xem là 1 giải pháp tối ưu và đáng đầu tư nhất đối với các đơn vị gia công sản xuất nội thất hiện đại ngày nay.
Máy CNC nesting sẽ làm nhiệm vụ khoan (lỗ cam, chốt, đợt, vít, bản lề …) chạy rãnh trên bề mặt ván như rãnh hậu, rãnh hèm, ổ khoá … sau cùng sẽ cắt chia ván theo kích thước đã được lập trình. Sau khi cắt xong sẽ chuyển tiếp đến khâu dán cạnh, hoặc khoan ngang định vị hồng ngoại.
.jpg)
Hiện nay rất nhiều xưởng sản xuất nội thất sau một thời gian sản xuất ổn định, có nhu cầu thay thế công cụ cắt ván là cưa bàn trượt bằng máy CNC để ĐƯỜNG CẮT ĐẸP HƠN, TIẾT KIỆM NHÂN CÔNG và THỜI GIAN SẢN XUẤT.
Tuy nhiên chi phí đầu tư của 1 chuyền máy nesting cao, là rảo càn tiếp cận công nghệ và hiệu quả sản xuất tuyệt vời. Tại Đại Phúc Vinh chúng tôi cung cấp khá đầy đủ các dòng máy cnc nesting đáp ứng được các nhu cầu từ thấp đến cao xử lý được các nhu cầu cắt khoan ván chuyên nghiệp giải quyết được bài toán khó khăn mà doanh nghiệp đang gặp phải như :
- Thiếu nguồn lao động có tay nghề (thợ mộc) thợ khó tuyển , lương cao…
- Tiến độ bàn giao chậm, thường xuyên phải tăng ca => chi phí thợ cao
- Chất lượng sản phẩm không đồng nhất
- Khó kiểm soát khâu nguyên vật liệu cần sản xuất (ván, chỉ, phụ kiện bản lề ray trượt, cam chốt …)
- Đồng bộ hệ thống từ thiết kế - xuất file – chạy ván – dán cạnh- lắp ráp- xuất hàng
- Người thiết kế có thể đảm nhiệm luôn việc cắt ván.
- Tiết kiệm nhân công và diện tích mặt bằng sản xuất
- Sản phẩm cắt đẹp, không dăm , không mẻ cạnh, đường cắt sắc nét và chính xác
- Lượng phôi thừa phải bỏ đi là rất ít.
- Chủ động thống kê vật tư phát sinh.
- Tính toán giá thành sản phẩm.
- Giúp cho công việc sản xuất cabinet trở nên đơn giản, chính xác và hiệu quả
1/ Hệ thống bàn nâng thuỷ lực tự động
2/ Máy cnc router (tải nặng, thay dao tự động…)
3/ Đầu khoan đứng
4/ Băng tải cuốn phôi ra sau khi gia công
5/ Hệ thống máy tính điều khiển trung tâm
6/ Hệ thống hút chân không khô tải nặng
- Máy chạy trên hệ thống Syntec (TAIWAN) : Ổn định và dễ sử dụng, hầu hết các dòng máy CNC hiện nay đều chạy trên hệ điều hành Syntec
- Trục cắt 9Kw kết hợp thay dao tự động
- Cụm khoan đứng Hiteco – Italia
- Hệ thống in tem và dán nhãn tự động
- Bơm chân không dạng khô, lực hút mạnh, ít ồn
- Hệ thống ray trượt Germany, bạc đạn Laping, Hiwn Taiwan
- Hệ thống Driver, Servo – Delta
- Hệ thống điện Schneider, Sihlin
- Biến tần Reroxth Germany
Có rất nhiều yếu tố quyết định đến giá cả của 1 chiếc máy CNC Nesting
- Rõ ràng là các chuyển động nhiều trục thì cần 1 bộ điều khiển mạnh mẽ, đủ khả năng xử lý các chuyển động phức tạp, kết hợp chuyển động của nhiều trục trong 1 hành trình di chuyển của đường dao. Chúng tôi sử dụng bộ điều khiển loại tốt nhất cho máy đó chính là : OSAI – ITALY cho các chuyển động tốc độ cao và độ ổn định tuyệt vời.
- Khi chuyển động các Servo phải đảo chiều quay liên tục, và cần độ chính xác và ổn định rất cao, vì nếu có sai số sẽ gây ra va chạm làm hỏng máy. Vì vậy chúng tôi sử dụng MÔ TƠ SERVO và DRIVER của Yaskawa – Japan , hãng sản xuất Servo, Driver tốt nhất trên thế giới, đem đến tốc độ và độ ổn định tuyệt vời
- Máy được trang bị bơm chân không EUROVAC – Taiwan , Công suất 7HP,trên mặt bàn 1600x2500mm, kèm theo là 4 bàn hút chân không kích thước 300x300mm để gá phôi cần khoan cạnh. Kỹ thuật của chúng tôi có nhiều kinh nghiệm trong việc hướng dẫn làm cữ gá, chính xác, và tránh được va chạm.
- Nhà cung cấp uy tín có mặt lâu năm trên thị trường sẽ đưa ra giá thành hợp lý và rất cạnh tranh với thị trường. Đại Phúc Vinh với hơn 15 năm hoạt động trong lĩnh vực tự hào là đối tác uy tín của các đơn vị chuyên gia công chế biến gỗ đứng đầu trong ngành.
- Khi mua máy 1 chiếc máy, đặc biệt là Máy CNC Nesting chúng ta cần có 1 đơn vị đồng hành trong thời gian dài để xử lý vận hành và đáp ứng kịp thời khi có sự cố. Máy móc của Đại Phúc Vinh cung cấp đều có hợp đồng bảo trì bảo hành rõ ràng minh bạch.
Hệ thống linh kiện của máy đã được chọn lọc kỹ càng từ các hãng nổi tiếng có uy tín trên thế giới, luôn có sẳn hàng thay thế khi có sự cố.
Hệ thống Servor, driver : Delta, Yaskawa Nhật Bản
Hệ thống điều khiển : OSAI – ITALY, Syntec – Đài Loan
Hệ thống điện : Schneider, Shihlin, Teco Đài Loan
Bơm hút chân không : Eurovac Đài Loan
Hệ thống ray trượt bạc đạn : Đài Loan
Hệ thống ben hơi van hơi : Airtac Đài Loan
Sản xuất theo hướng công nghệ mới không thể nào bỏ qua phần mềm Nesting bản quyền, là phần mềm trợ giúp đắc lực cho Designer có thể kiểm soát được tất cả mọi công đoạn.
Nói đến phần mềm thiết kế chắc hẳn các anh chị e dè, sợ phần mềm khó học và phải cần các bạn thiết kế có nhiều năm kinh nghiệm, có trình độ cao mới học được, làm được nhưng KHÔNG
Với phần mềm thiết kế 3D do hãng HOLZTEK phát triển , sẽ mang đến cho người dùng một trải nghiệm hoàn toàn mới về thiết kế 3d, các công cụ vẽ nhanh và trực quan việc thiết kế chưa bao giờ dễ dàng đến thế.
Dự toán báo giá
- Bảng Excel thống kê vật tư, phụ kiện --> Báo giá
- Có thể thêm các chi tiết khác liên quan đến nhân công, chiết khấu...
- Toàn bộ hình ảnh đơn hàng
Design thiết kế
- Dựng hình 3D với công cự nhanh ( sử dụng phím tắt)
- Xuất bản vẽ 2D và 3D hình chiếu đứng, chiếu bằng, chiếu cạnh
- Xuất sơ đồ lắp ráp phá khối
- Xuất file Excel, File Nesting mã hóa
Production tính toán
- Nhận file mã hóa nesting tối ưu thông minh tiết kiệm ván
- Xuất G Code cho máy CNC, máy in tem tự động, máy khoan ngang CNC, máy khoan 6 mặt
- Xuất tem mã vạch
- Dựng hình 3d dễ dàng, nhanh chóng với công cụ tối ưu
- Tự động tạo liên kết giữa các tấm (Cam chốt, vít, đợt, bản lề bật …)
- Thư viện với đa dạng mẫu sẵn, có thể tạo thư viện riêng với nhiều mẫu thiết kế phá cách để sử dụng thay đổi kích thước dễ dàng.
- Xuất dự toán, báo giá vật liệu, phụ kiện …
- Xuất bản vẽ 2d, 3d hình ảnh, sơ đồ lắp ráp
- Xuất file Gcode cho máy CNC, máy khoang ngang, máy dán tem tự động, máy khoan 6 mặt.
- Xuất tem nhãn (mã vạch) dán trên từng chi tiết tấm ván để dễ dàng truy suất
- Tỉ lệ tối ưu sắp xếp lên đến trên 90% gần như không có vật liệu dư thừa
- Lưu kho, quản lý kho vật liệu
Ngoài cung cấp hệ thống máy thì chúng tôi còn cung cấp và training phần mềm sử dụng.
Với phần mềm thiết kế của chúng tôi được phát triển có tích hợp cả tiếng việt giúp dễ dàng sử dụng không yêu cầu quá cao đối với người thiết kế, phần mềm thân thiện dễ sử dụng nhưng vẫn đảm bảo giải quyết được các yêu cầu thiết kế. với hệ thống máy cnc 5 trục, máy gia công trung tâm cnc, máy cnc 3d 5 trục thay dao tự động... Bản vẽ được mô phỏng 3D một cách chi tiết và trung thực nhất giúp nhà đầu tư hình dung được sản phẩm cụ thể nhất từ đó dễ dàng điều chỉnh đối với yêu cầu của sản phẩm.
Đây là 6 loại máy CNC Nesting được sử dụng nhiều nhất tại thị trường Việt Nam đa dạng từ loại cơ bản cho đến loại cao cấp Full Option, xem bài viết chi tiết hơn tại đây
Thông số kỹ thuật
| - Kích thước làm việc | 1220x2440 mm |
| - Hành trình Z | 200mm |
| - Tốc độ dịch chuyển trục | 40m/ph |
| - Tốc độ cắt tối đa | 20m/ phút |
| - Motor trục router | 6 Kw x 4 bộ |
| - Tốc độ trục chính | 18,000 v/ph |
| - Motor hút chân không | 7.5kw bơm nước |
| - Biến tần | 7.5kw |
| - Hệ thống driver sevor | Leisai |
| * Áp lực khí yêu cầu | 6 kg/m3 |
| * Phần mềm lập trình | Cung cấp phần mềm CAD/CAM miễn phí. |
| * Máy có hệ thống con lăn | đè phôi giữ ván. |
Ưu điểm của máy
Máy sử dụng hệ thống linh kiện cao cấp như : Bộ điều khiển trung tâm Syntec Đài Loan, Hệ thống Driver Servo, ray trượt bạc đạn, ben hơi van hơi Đài Loan. Linh kiện điện Schneider Pháp
Máy sử dụng bơm chân không dạng khô Eurovac- Đài Loan với lực hút mạng ít ồn tuổi thọ cao không cần đổ nước

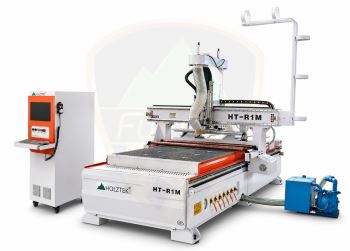

Ưu điểm của máy
Máy sử dụng hệ thống Driver Servo Đài Loan và trục router 9 Kw thay dao tự động 12 mẫu. Máy được thiết kế tải nặng khung sườn lớn làm việc với tốc độ cao
Máy sử dụng bơm chân không dạng khô Eurovac 250CBM lực hút mạng ít ồn.
Ưu điểm của máy
Máy bao gồm 4 đầu motor hoạt động độc lập có thể gắn dao 6-8mm hoặc gắn mũi khoan, Hệ thống điều khiển motor servo driver Syntec Đài Loan, Linh kiện điện Schneider Pháp
Bơm chân không dạng khô Eurovac Đài Loan với lực hút mạnh ít ồn tuổi thọ cao không cần đổ nước
Phần mềm lập trình CAD/CAM miễn phí cho phép thiết kế sản phẩm xuất file NC để cắt ván , xuất file in tem nhãn
-Dòng máy này có tất cả các option như máy HT-R4F nhưng phần thân máy được nâng cấp thiết kế tải nặng và tốc độ trục X,Y chạy không tải lên đến 80m/ph.
-Đây là dòng máy 4 đầu cao cấp nhất hiện nay được nhiều xưởng sản xuất tin dùng
Ưu điểm của máy
Máy chạy trên hệ thống Syntec Đài Loan ổn định và dễ sử dụng hầu hết các dòng máy cnc hiện nay đều chạy trên hệ điều hành Syntec
Trục cắt 9 Kw thay dao tự động 12 dao
Cụm khoan đứng Hiteco Italia 9 mũi khoan
Hệ thống in tem và dán nhãn tự động
Bơm chân không dạng khô , lực hút mạnh, ít ồn
Hệ thống ray trượt Germany, Bạc đạn Laping, Hiwn Taiwan
Hệ thống Servo, Driver – Delta Đài Loan, hệ thống điện Schneider, sihlin đài loan, biến tần Reroxth Germany
Hệ thống Ben hơi Airtac Đài Loan
Phần mềm lập trình CAD/CAM miễn phí
