MÁY CNC TRUNG TÂM 3D

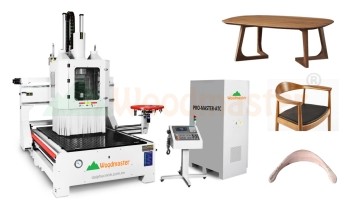

MÁY CNC TRUNG TÂM 3D 5 TRỤC 1 BÀN THAY DAO TỰ ĐỘNG PRO-MASTER-ATC


  • Thương hiệu: Woodmaster - Trung Quốc
  • Mã sản phẩm: PRO-MASTER-ATC
  • Bảo hành: 12 Tháng

Máy cnc 5 trục ra đời - giải pháp gia công ván toàn diện

Trong sản xuất nội thất hiện đại, đặc biệt là sản xuất các loại ghế cho phòng khách, phòng ngủ của các khách sạn, resort cao cấp, các dòng ghế  có tựa và mặt ghế liền nhau được ép từ ván Plyood… phát sinh nhiều chi tiết cong phức tạp, nhiều chiều và nhiều góc độ, khoan nhiều lỗ theo các góc nghiêng khác nhau. Việc sử dụng máy CNC 3 trục (3Axis) để gia công đòi hỏi phải thay gá phôi nhiều lần, làm giảm độ chính xác, và tốc độ gia công rất chậm. Chính vì điều này, những máy CNC gia công trung tâm 5 trục (5axis) ra đời, là giải pháp tuyệt vời cho gia công các chi tiết như tay vị ghế, tựa ghế, chân ghế với độ chính xác cao, việc làm gá đơn giản, và tốc độ gia công tuyệt vời.
BẢN CHẤT của tất cả các dạng gia công đều theo trình tự : KHỐI PHÔI – GÁ LÊN MÁY – PHAY CÁC PHẦN PHÔI THỪA – PHAY TINH BỀ MẶT – KHOAN LỖ

MÁY CNC 5 TRỤC VÀ CÁC YẾU TỐ QUYẾT ĐỊNH ĐẾN GIÁ GIÁ TRỊ MÁY

1. BỘ ĐIỀU KHIỀN 5 TRỤC

Lẽ dĩ nhiên, các chuyển động 5 trục cần 1 bộ điều khiển mạnh mẽ, đủ khả năng xử lý các chuyển động phức tạp, kết hợp chuyển động của nhiều trục trong 1 hành trình di chuyển của đường chạy dao. Hiện chỉ có Đức, Italy, Đài Loan sản xuất các bộ điều khiển cho máy CNC 5 trục ngành gỗ, trên MÁY CNC 3D 5 trục PRO-MASTER-ATC chúng tôi sử dụng bộ điều khiển SYNTEC 6MA cho các chuyển động tốc độ cao mà vẫn rất mượt mà.

2. SERVO, DRIVER

Khi chuyển động 5 trục các Servo phải đảo chiều quay liên tục, và cần độ chính xác và ổn định rất cao, vì nếu có sai số sẽ gây ra va chạm làm hỏng máy. Vì vậy chúng tôi sử dụng MÔ TƠ SERVO và DRIVER của Yaskawa – Japan , hãng sản xuất Servo, Driver tốt nhất trên thế giới, đem đến tốc độ và độ ổn định tuyệt vời

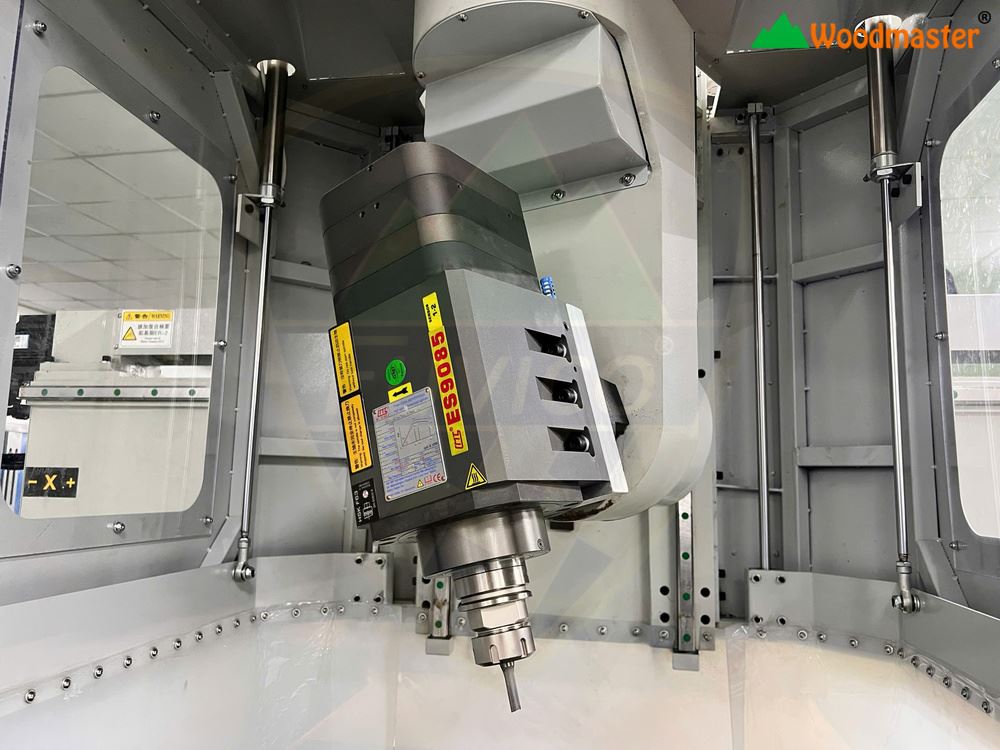

3. TRỤC MÔ TƠ THAY DAO TỰ ĐỘNG | CS : 12 KW

Các chi tiết gia công trên máy gia công 3D 5 trục thường rất phức tạp, cần sử dụng nhiều loại dao khác nhau, vì vậy chúng tôi đã sử dụng 1 mô tơ thay dao tự động  12KW, thay được 8 mẫu dao khác nhau, bao gồm cả lưỡi cưa đường kính 280mm, đáp ứng tốt nhất tất cả các nhu cầu gia công

4. BÀN HÚT CHÂN KHÔNG

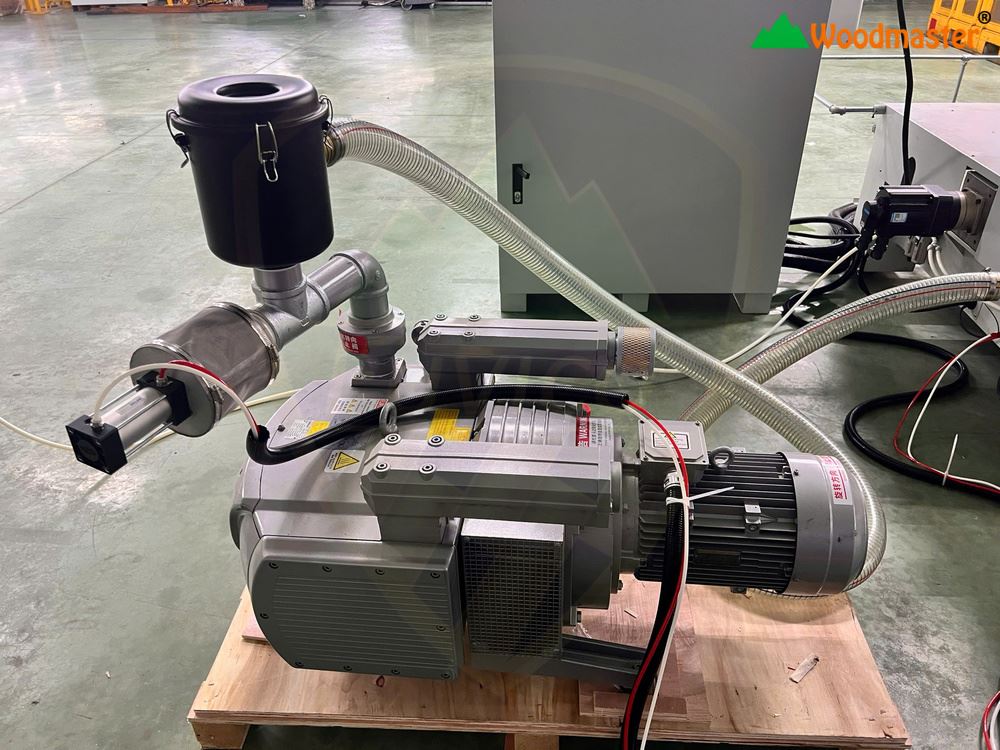

Máy được trang bị bơm chân không EUROVAC – Taiwan , Công suất 7HP,trên mặt bàn 1600x2500mm, kèm theo là 4  bàn hút chân không kích thước 300x300mm để  gá phôi cần khoan cạnh. Kỹ thuật của chúng tôi có nhiều kinh nghiệm trong việc hướng dẫn làm cữ gá, chính xác, và tránh được va chạm.

Thông số máy cnc 5 trục

- Hành trình trục X/Y     1350/2550mm
- Hành trình trục Z     500mm
- Kích thước bàn làm việc     1300x2500mm
- Hành trình trục B     +-120 độ
- Hành trình trục C     +-270 độ
- Motor trục chính     12kw thay dao tự động 8 dao
- Tốc độ trục     3,000-18,000v/ph
- Hệ thống hút chân không     5.5 kw
- Tổng công suất     25.8kw
- Kích thước máy     3800x3400x3100mm
- Trọng lượng máy     3800 kg

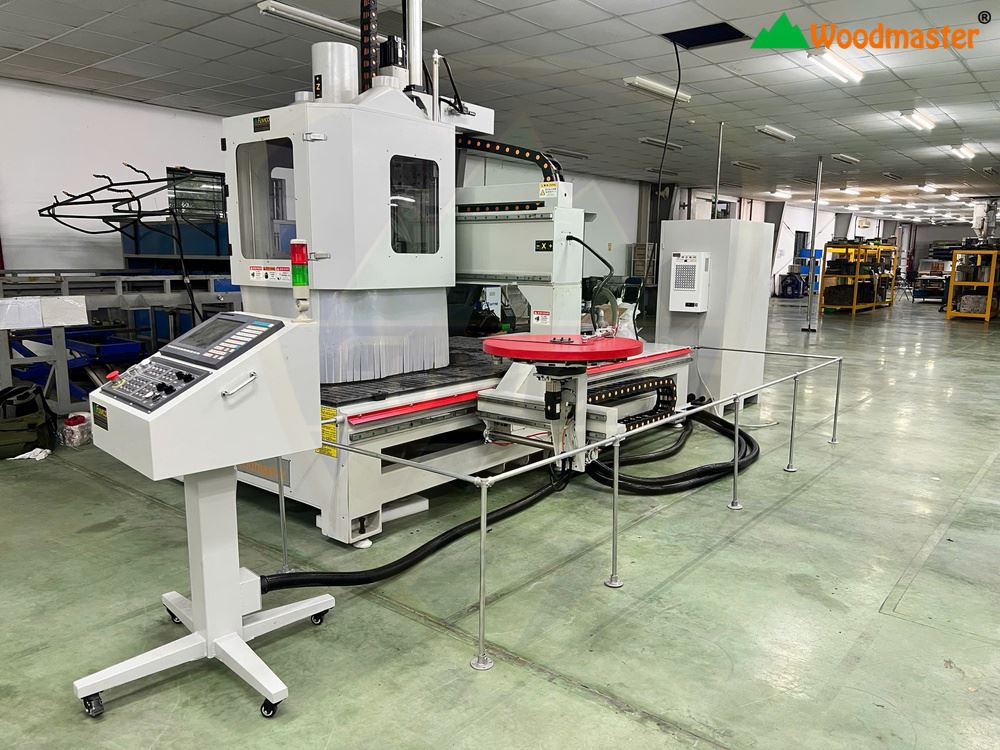

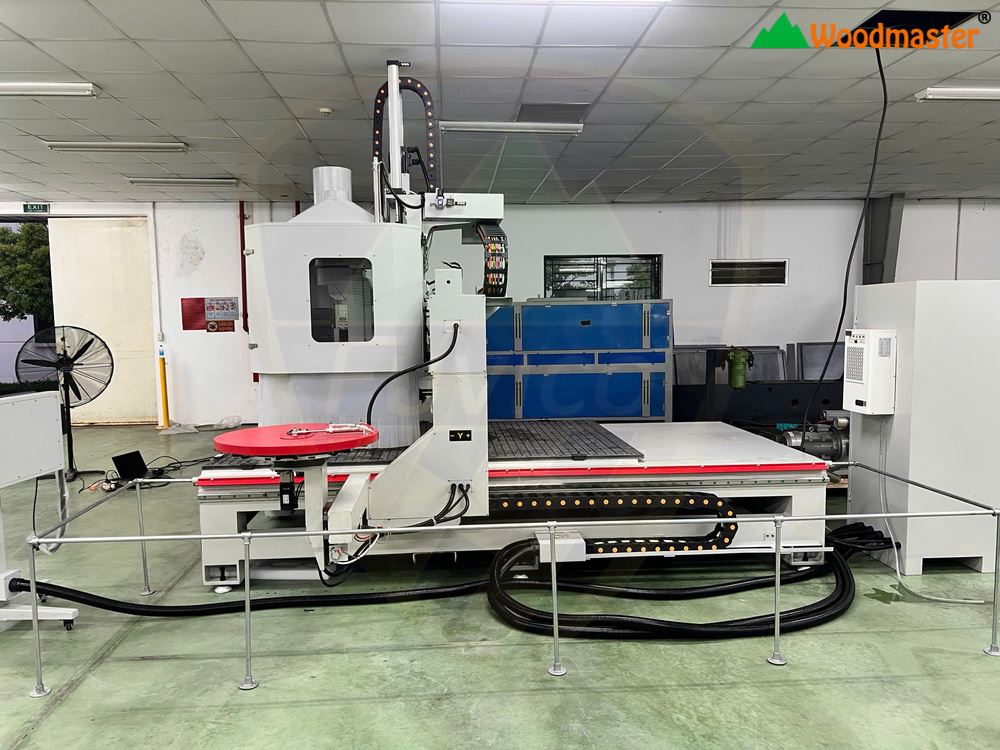

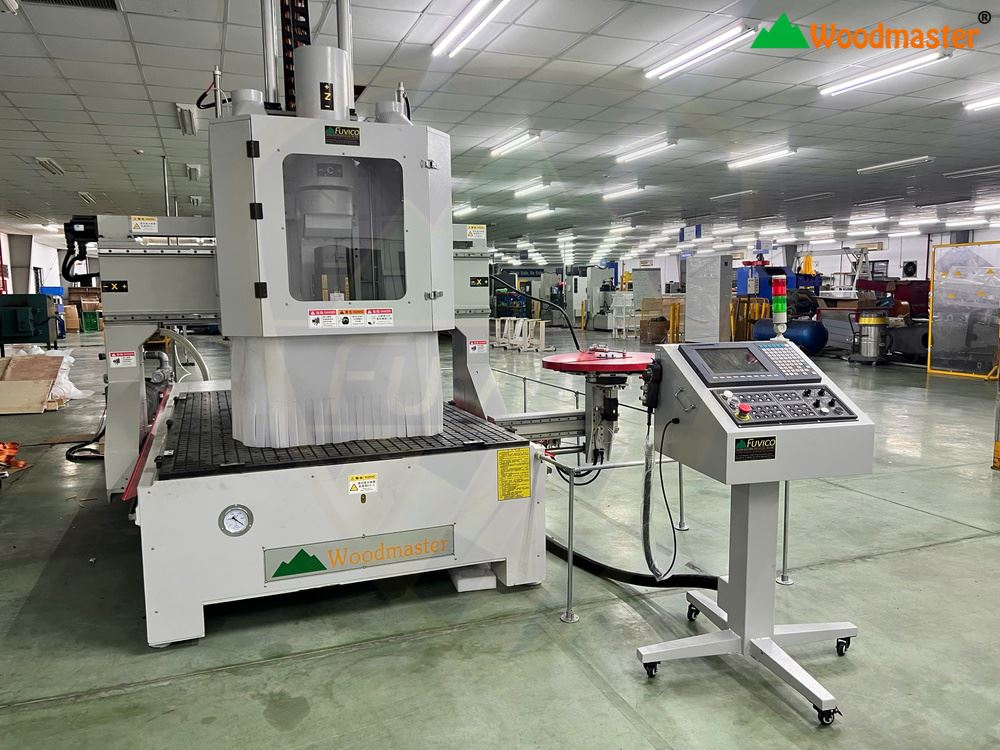

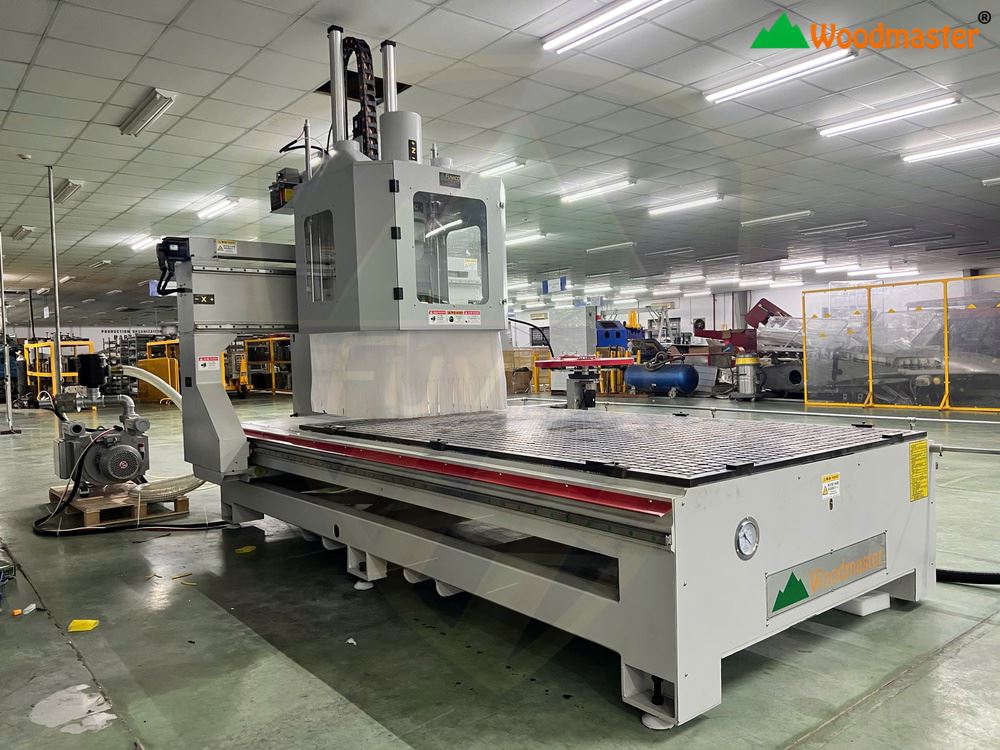

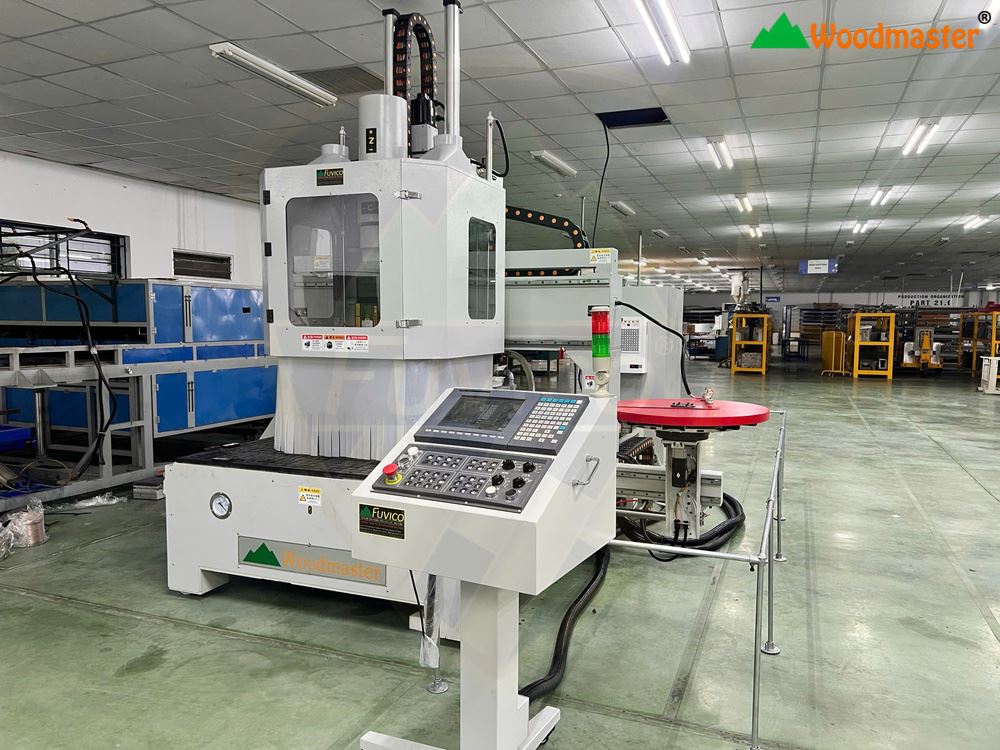

Hình ảnh MÁY CNC TRUNG TÂM 3D 5 TRỤC 1 BÀN THAY DAO TỰ ĐỘNG PRO-MASTER-ATC được bàn giao cho khách hàng.
