MÁY GIA CÔNG TRUNG TÂM CNC

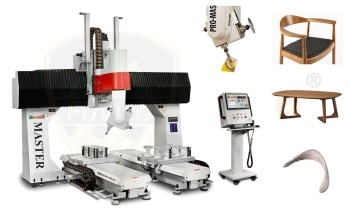

MÁY GIA CÔNG CNC 5 TRỤC 2 BÀN TẢI NẶNG PRO-MASTER - T4

- Thương hiệu : Woodmaster

- Mã sản phẩm : PRO-MASTER-T4

Xem thêm MÁY GIA CÔNG TRUNG TÂM CNC ROUTER tại Công ty TNHH Đại Phúc Vinh

Thông tin sản phẩm :

MÁY GIA CÔNG TRUNG TÂM CNC 3D 5 TRỤC 2 BÀN LIÊN TỤC PRO-MASTER-T4

1. PHÁT SINH NHU CẦU – GIA CÔNG CHI TIẾT PHỨC TẠP

- Trong sản xuất nội thất hiện đại, đặc biệt là sản xuất các loại ghế cho phòng khách, phòng ngủ của các khách sạn, resort cao cấp, các dòng ghế  có tựa và mặt ghế liền nhau được ép từ ván Plyood… phát sinh nhiều chi tiết cong phức tạp, nhiều chiều và nhiều góc độ, khoan nhiều lỗ theo các góc nghiêng khác nhau. Việc sử dụng máy CNC 3 trục (3Axis) để gia công đòi hỏi phải thay gá phôi nhiều lần, làm giảm độ chính xác, và tốc độ gia công rất chậm. Chính vì điều này, những máy CNC gia công trung tâm 5 trục (5axis) ra đời, là giải pháp tuyệt vời cho gia công các chi tiết như tay vị ghế, tựa ghế, chân ghế với độ chính xác cao, việc làm gá đơn giản, và tốc độ gia công tuyệt vời.

- BẢN CHẤT của tất cả các dạng gia công đều theo trình tự : KHỐI PHÔI – GÁ LÊN MÁY – PHAY CÁC PHẦN PHÔI THỪA – PHAY TINH BỀ MẶT – KHOAN LỖ

2. THẾ NÀO LÀ MÁY CNC 3D 5 TRỤC (5 Axis)

- Chắc hẳn nhiều người sẽ thắc mắc về số lượng trục của máy CNC, mà từ gốc tiếng Anh là “Axis” , Và sự khác nhau giữa các máy CNC 3 Axis, 5 Axis

Thông thường  để xác định  vị trí của một vật thể trong không gian so với 1 gốc nào đó ta sẽ có giá trị các tọa độ không gian là X,Y,Z

Ví dụ có 1 chiếc máy bay đang bay, vậy trước tiên nó  sẽ có tọa độ không gian là X,Y,Z để xác định vị trí.

Bây giờ ta xét đến hướng di chuyển của máy bay,

- Giả dụ máy bay tự xoay tròn quang trục Z vậy ta có trục B

- Giả dụ máy bay tự xoay tròn quay trục X vậy ta có trục C

- Có người sẽ hỏi nếu xoay theo trục Y, vậy cũng tương tự như xoay quay trục X tất nhiên chúng ta chỉ cần 1 trong 2.


Chuyển động 5 trục 5 axis sẽ cho phép ta mũi dao tiếp cận được nhiều góc độ khác nhau, mà không phải THAY ĐỔI ĐỒ GÁ SẢN PHẨM, giúp giảm thời gian gia công, tăng độ chính xác và độ tinh của bề mặt cần phay.

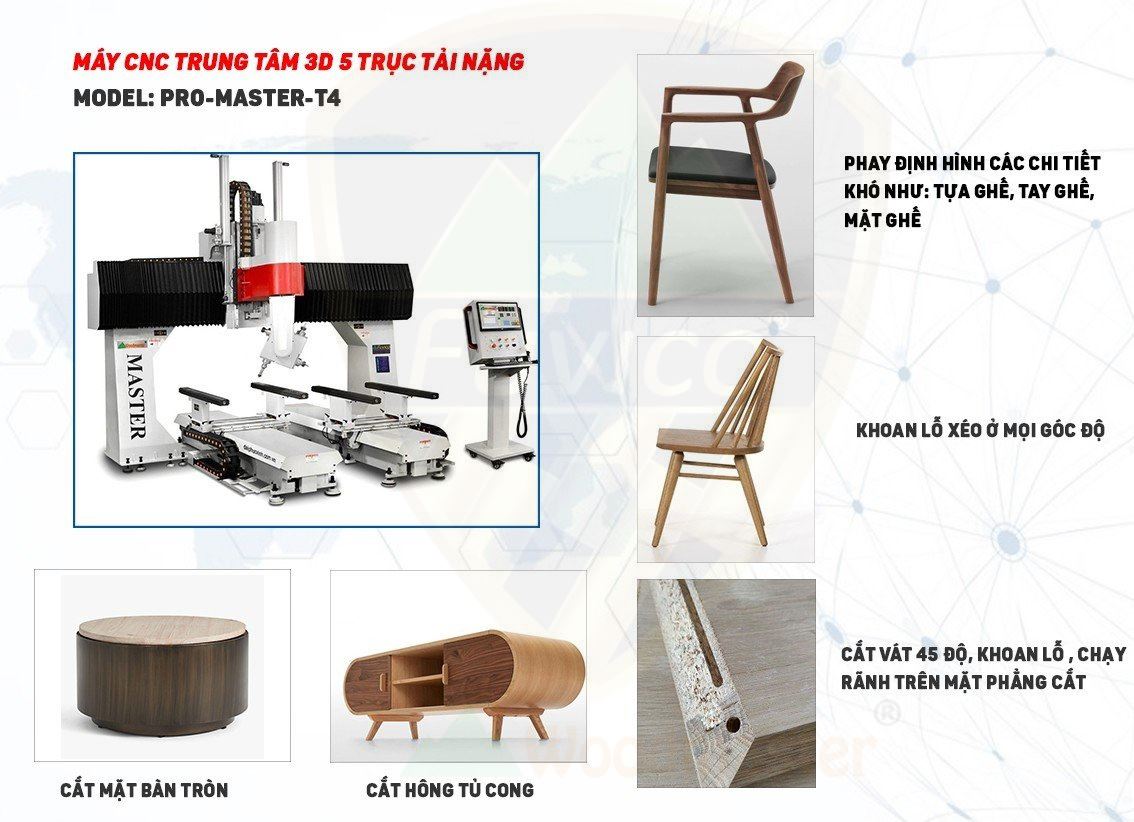

máy cnc trung tâm 3d 5 trục  máy gia công trung tâm cnc 3d 5 trục



3. KẾT CÂU TRỤC DAO CỦA MÁY CNC 3D 5 TRỤC | PRO-MASTER –T4

- Một ưu điểm của máy CNC 5 trục PRO-MASTER-T4  chính là khả năng đảo đầu dao liên tục  trong khi gia công mà không mất thời gian dừng để thao dao, thời gian chuyển đổi giữa các đầu dao chỉ khoảng 1 giây, rất nhanh phải không nào.

- Trục dao của máy bao gồm 4 mô tơ độc lập, mỗi mơ tơ công suất 10KW, công suất tải nặng, nên không lo máy yếu hay quá tải.

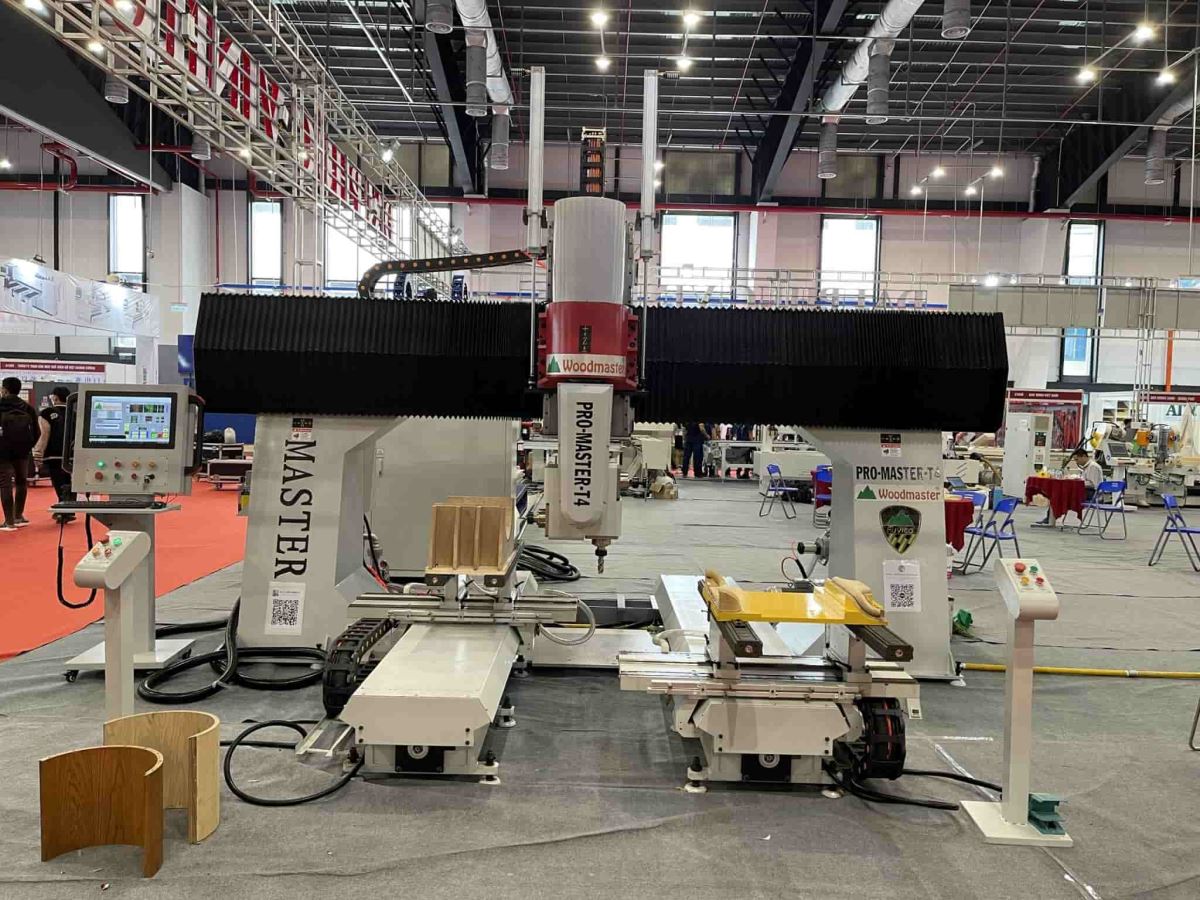

máy cnc trung tâm 3d 5 trục 2 bàn


4. BÀN LÀM VIỆC CỦA MÁY CNC

- Máy CNC PRO-MASTER –T4 có hai bàn làm việc ký hiệu V và Y kích thước là 1200x1200mm, có thể làm việc độc lập – mỗi bàn 1 sản phẩm, hoặc ghép 2 bàn thành 1 để gia công những sản phẩm kích thước lớn

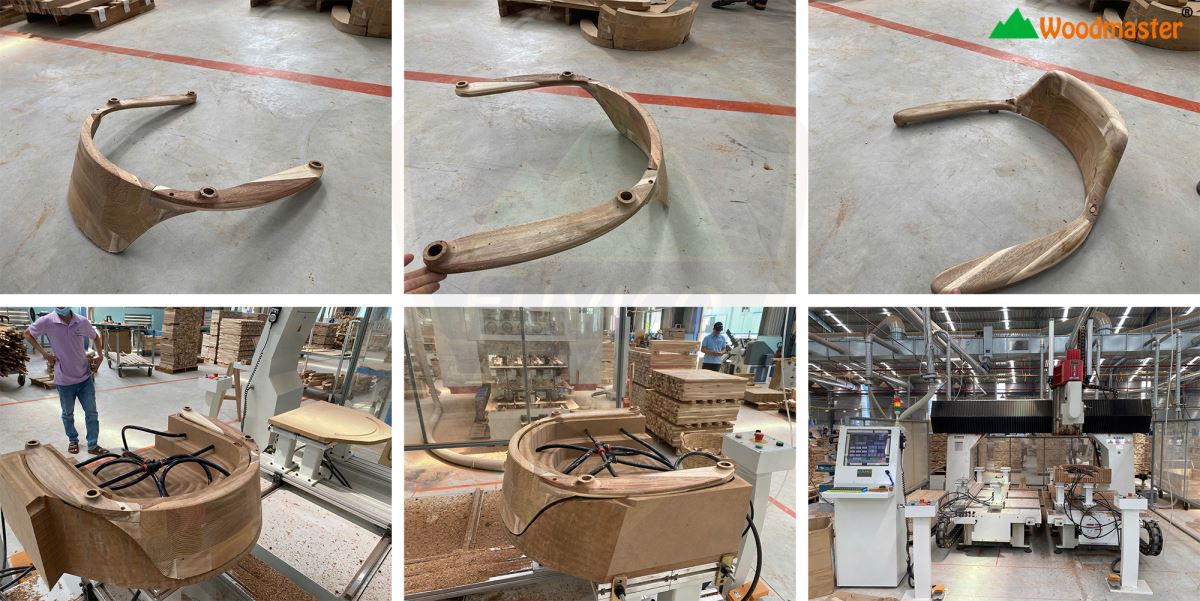

máy cnc trung tâm 3d


5. NHỮNG YẾU TỐ QUYẾT ĐỊNH ĐẾN GIÁ GIÁ TRỊ CỦA CHIẾC MÁY CNC 3D 5 TRỤC

- BỘ ĐIỀU KHIỀN 5 TRỤC : Lẽ dĩ nhiên, các chuyển động 5 trục cần 1 bộ điều khiển mạnh mẽ, đủ khả năng xử lý các chuyển động phức tạp, kết hợp chuyển động của nhiều trục trong 1 hành trình di chuyển của đường chạy dao. Hiện chỉ có Đức, Italy, Đài Loan sản xuất các bộ điều khiển cho máy CNC 5 trục ngành gỗ, trên MÁY CNC 3D 5 trục PRO-MASTER- T4 chúng tôi sử dụng bộ điều khiển loại tốt nhất cho máy : OSAI - ITALY cho các chuyển động tốc độ cao và độ ổn định tuyệt vời

- SERVO, DRIVER : Khi chuyển động 5 trục các Servo phải đảo chiều quay liên tục, và cần độ chính xác và ổn định rất cao, vì nếu có sai số sẽ gây ra va chạm làm hỏng máy. Vì vậy chúng tôi sử dụng MÔ TƠ SERVO và DRIVER của Yaskawa – Japan , hãng sản xuất Servo, Driver tốt nhất trên thế giới, đem đến tốc độ và độ ổn định tuyệt vời

- BÀN HÚT CHÂN KHÔNG : Máy được trang bị bơm chân không EUROVAC – Taiwan , Công suất 7HP,trên mặt bàn 1600x2500mm, kèm theo là 4  bàn hút chân không kích thước 300x300mm để  gá phôi cần khoan cạnh. Kỹ thuật của chúng tôi có nhiều kinh nghiệm trong việc hướng dẫn làm cữ gá, chính xác, và tránh được va chạm.

6. PHẦN MỀM GIA CÔNG 5 TRỤC:

- Phần mềm cũng là 1 rào cản không nhỏ đối với những khách hàng muốn tiếp cận máy CNC 3D 5 trục, tuy nhiên chúng tôi sẽ tư vấn cho các bạn sử dụng những phần mềm thích hợp với nhu cầu gia công, với chi phí thấp nhất.

- Đồng thời chúng tôi có đội ngũ kỹ thuật am hiểu thiết bị, am hiểu phần mềm sẽ training, hướng dẫn phần mềm đến khi thành thạo sử dụng, và hỗ trợ lập trình những sản phẩm khó.

Nếu có bất cứ câu hỏi nào, hay cho chúng tôi biết.


 THÔNG SỐ KỸ THUẬT :
- Kích thước bàn làm việc : 1220x1220mm
- Cụm bàn đỡ kê cao : 12 bộ
- Hành trình trục X : 2900mm
- Hành trình trục Y : 1600mm
- Hành trình trục V : 1600mm
- Hành trình trục Z : 700mm
- Tốc độ trục X/Y : 60n/ph
- Tốc độ trục Z : 30m/ph
- Hành trình trục C : +-300 độ

- Trọng lượng máy : 6500 kg
- Motor trục chính : 9.6kw x 4
- Tốc độ trục : 3,000-24,000v/ph
- Hệ thống hút chân không : 4 kw x 2 bộ
- Kích thước máy : 4000×3500×3600mm
* Hãng sản xuất : Woodmaster
