Máy Làm Mộng CNC Âm Dương Kết Hợp

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

  • Thương hiệu: Woodmaster
  • Mã sản phẩm: WM-4x4A
  • Bảo hành: 12 Tháng

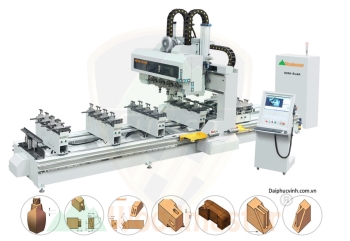

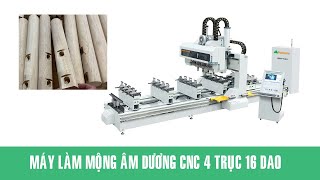

MÁY LÀM MỘNG ÂM-DƯƠNG CNC 4 TRỤC 16 DAO

* Máy làm mộng âm-dương cnc 4 trục 16 dao là dòng máy mới nhất, hiện đại nhất trong ngành chế biến gỗ năm 2021, cập nhật những công nghệ hiện đại, cùng với máy cnc 3D 5 trục thay dao tự động PRO-MASTER-T3AP, Máy khoan 6 mặt 2 cụm HT-6SIDES-R2, máy thuộc top 3 máy cnc hiện đại nhất trong ngành chế biến gỗ hiện nay.

* Đây là chiếc máy rất đa năng và hữu dụng, vừa có thể làm mộng âm, vừa có thể đánh mộng dương 2 đầu, dưới mọi góc độ, khoan lỗ, chạy rãnh, đánh các loại mộng khó, như mộng chân bàn, chân ghế của các dòng ghế vách tàu, bàn cà phê, tủ gỗ dòng cổ điển, tân cổ điển….

* Máy đem đến năng suất tuyệt vời nhờ thiết kế đặc biệt, bao gồm 1 hệ trục dao dài, có 4 mặt, mỗi mặt có 4 dao, như vậy tổng cộng có 16 dao, có thể gắn dao phay mộng, gắn lưỡi cưa, gắn mũi phay mộng, mũi khoan…để gia công đồng thời 4 chi tiết

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

Các đặc điểm nổi bật của máy:

- Máy được thiết kế đặc biệt để gia công tải nặng, khác biệt hoàn toàn với các thiết bị giá rẻ khác, máy được thiết kế chạy 2 cầu trái phải, rất vững chắc, để đỡ hệ thống trục dao nặng, và có thể chạy được tốc độ cao, mà không lo bị rung. Thân máy được kết cấu từ các chi tiết từ thép nguyên tấm, cường độ cao, khung máy được tôi qua nhiệt và ủ, sau đó mới đem gia công, tránh biến dạng về sau, máy được gia công trên máy cnc 5 trục hiện đại, độ chính xác cao. Máy hoàn thiện có kiểu dáng công nghiệp hiện đại, thiết kế đẹp ấn tượng

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

- Máy sử dụng phần mềm chạy trên hệ điều hành Window, có hệ thống thư viện các mẫu mộng phong phú, độ tùy biến cao, chỉ cần thay đổi các kích thước a,b,c có sẵn để tùy chỉnh kích thước mộng 1 cách chính xác

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

Máy sử dụng hệ thống Driver và Servo của thương hiệu nổi tiếng Delta – Taiwan, chạy rất ổn định, có hỗ trợ chính hãng tại Việt Nam và có thể dễ dàng mua linh kiện thay thế tại bất kỳ cửa hàng điện công nghiệp tại Việt Nam.

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

- Tốc độ của các trục dao được điều khiển bởi các biến tần công suất tương đương của hãng Delta – Taiwan, đem đến độ tin cậy rất cao

- Linh kiện điện sử dụng toàn bộ của  thương hiệu Schneider chất lượng cao

- Các cáp dẫn điện và dẫn tín hiệu được luồn trong các ống khác nhau, tránh nhiễu tín hiệu, hệ thống máng dẫn dây điện độ bền cao, chịu va đập tốt.

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

- Tất cả các hệ thống dây điều khiển của máy đều được sử dụng dây dẫn mềm, có bọc chống nhiễu, đảm bảo tín hiệu xuyên xuốt và không bị ảnh hưởng bởi các nhiễu động điện từ bên ngoài.

- Ray trượt dẫn hướng, trục vít xoắn sử dụng của thương hiệu SLM- Germany, tải nặng, hiệu xuất cao, chịu được tải trọng lớn, ma sát và đập mạnh, bề mặt ray trượt chống xước hiệu quả

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

 Bộ giảm tốc sử dụng của thương hiệu BSG – Germany hiệu suất sử dụng rất cao, đặc biệt bền và ổn định tốc độ, toàn bộ hệ thống bạc đạn của máy sử dụng thương hiệu SKF – Sweeden giúp kéo dài tuổi thọ và độ bền bỉ của máy.

- Hệ thống thanh răng, nhôm dẫn của BSG- Germany, bền bỉ, chịu ma sát tốt, không cần bảo trì, không lo mài mòn.

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

Các mô tơ trục dao được giải nhiệt bằng 1 quạt cao áp, chạy đồng thời với các mô tơ trục, giúp cho mô tơ trục được bền hơn, không bị quá tải

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

Hệ thống băng tải thu bụi dưới gầm máy, giúp vận chuyển bụi, mùn cưa, vụn gỗ theo băng tải thu về một đầu

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

- Hệ thống an toàn, với dây kéo khẩn cấp, khi có sự cố chỉ cần kéo dây, máy sẽ dừng khẩn cấp

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp



Các loại kẹp phôi:

- Máy cung cấp nhiều loại kẹp phôi, phù hợp với nhiều các chi tiết cần gia công khác nhau.

a. Loại kẹp chân hổ 2 chiều xoay độ : Loại này kẹp 2 chiều rất chặt, phù hợp để kẹp các loại chân bàn, chân ghế vách tàu, chân bàn lớn, chiều dài 300-500mm, các loại phôi cần gia công 2 mặt, cần phải lật mặt

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

b. Loại kẹp chân hổ - không xoay độ : Loại này kẹp 2 chiều rất chặt, không thể xoay lật được, phù hợp cho các chi tiết cần đánh mộng dương 2 đầu, khoan lỗ chạy lỗ mộng trên mặt

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

c. Loại kẹp mộng chân hổ đơn - phôi ngắn : Loại này được thiết kế để phù hợp cho các chi tiết ngắn, chiều dài từ 150-200mm mà vẫn có thể kẹp giữ rất chặt

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp

d. Loại kẹp ngón thông thường : Loại này là loại kẹp ngang, chỉ phù hợp để chạy mộng âm, khoan lỗ, chạy rãnh trên bề mặt, ưu điểm là có thể chạy 1 chạy dài trên suốt bề mặt phôi mà không bị vướng kẹp, có thể kẹp phôi cong, không phù hợp đánh mộng dương 2 đầu, phay đầu.

Máy Phay Mộng Âm Dương Cnc 16 dao 4 dàn kẹp



Thông số kỹ thuật của máy

 Hành trình dịch chuyển trục X  3000/5000mm (hai phiên bản)
 Hành trình dịch chuyển trục Y  140mm
 Hành trình dịch chuyển trục Z  2000mm
 Vùng làm việc mỗi bên  2500mmx2
 Tốc độ làm việc   1-15m/phút
 Tốc độ di chuyển không tải  50m/phút
 Hệ thống điều khiển  PC chạy trên Window, có thể kết nối hỗ trợ, cập nhật phần mềm từ xa
 Công suất mô tơ servo trục X   Delta 1KW x 2 (máy 2 cầu)
 Công suất mô tơ servo trục Y      Delta 2KW
  Công suất mô tơ servo trục Z  Delta 2KW
 Công suất mô tơ servo trục B  Delta 1.5KW
 Công suất mô tơ trục dao   5.5KW x 4 và 3KW x 4 gải nhiệt bằng quạt cao áp
 Tốc độ quay trục dao   12000-18000rpm biến tần Delta
 Tổng công suất điện   43KW
 Trọng lượng máy       5,200KG
 Kích thước máy   6,500mm x 2,200mm x 2,600mm



Để được báo giá nhanh nhất về sản phẩm

Quý khách hàng liên hệ qua hotline

Tp Hồ Chính Minh: 0937.378.343 Mr Cường

Bình Dương: 0933.671.343 Mr Hải

Hà Nội: 0901.624.343 Mr Cường

Đồng Nai: 0982.421.343 Mr Công

ĐẠI PHÚC VINH luôn sẵn sàng phục vụ quý khách.
