* Đặc điểm nổi bật :
- Máy chuyển động 5 hướng trục có khả năng gia công 3D
- Máy sử dụng 4 dao làm việc liên tục
- Hệ thống điều khiển: Syntec Đài Loan
- Động cơ Servo: INOVANCE
- Hệ thống driver: INOVANCE
- Hệ thống ray trượt: ROUST World Germany
- Hệ thống vít xoắn: TBI Đài Loan
- Hệ thống điện: Scheider Pháp
- Hệ thống nén khí: Airtac Đài Loan
- Bơm hút chân không: Eurovac - Bơm hút chân không giải nhiệt gió (Bơm khô)
- Hệ thống giữ phôi: 12 cục hít (6x2)
* Các thông số kỹ thuật chính :
| - Kích thước bàn làm việc | 1200*1600mm x2 bàn |
| - Kích thước bàn làm việc gộp | 2400 x 1600mm |
| - Khoảng cách giữa 2 trụ máy | 3100mm |
| - Hành trình trục X | 3200mm |
| - Hành trình trục Y | 3200mm |
| - Hành trình trục Z | 1000mm (chiều cao từ bộ gá 500mm) |
| - Tốc độ trục X/Y/Z | 50m/ph |
| - Tốc độ làm việc tối đa | 20m/ph |
| - Hành trình trục B = ±360° | |
| - Hành trình trục C | ±540° |
| - Motor trục chính | 9.6kw x 4 |
| - Tốc độ trục dao | 0-18,000v/ph |
| - Collet | ER40 |
| - Động cơ Servo | INOVANCE |
| - Motor servo trục X | 2.9kw |
| - Motor servo trục Y | 2.9kw |
| - Motor servo trục Z | 2.3kw |
| - Motor servo trục C | 1kw |
| - Motor servo trục A | 1kw |
| - Công suất biến tần | 11kw |
| - Công suất bơm chân không | 4kw x2 |
| - Công suất điện vào yêu cầu | ~30kw |
| - Tổng công suất motor | 56kw |
| - Trọng lượng máy | 6500 kg |
| - Kích thước máy | ~4500*3300*3800mm |
* CÁC THÔNG SỐ KỸ THUẬT CÓ THỂ ĐƯỢC ĐIỀU CHỈNH TRONG GIỚI HẠN CHO PHÉP ĐỂ PHÙ HỢP HƠN MÀ KHÔNG GÂY ẢNH HƯỞNG ĐẾN KẾT CẤU VÀ CHỨC NĂNG CỦA MÁY

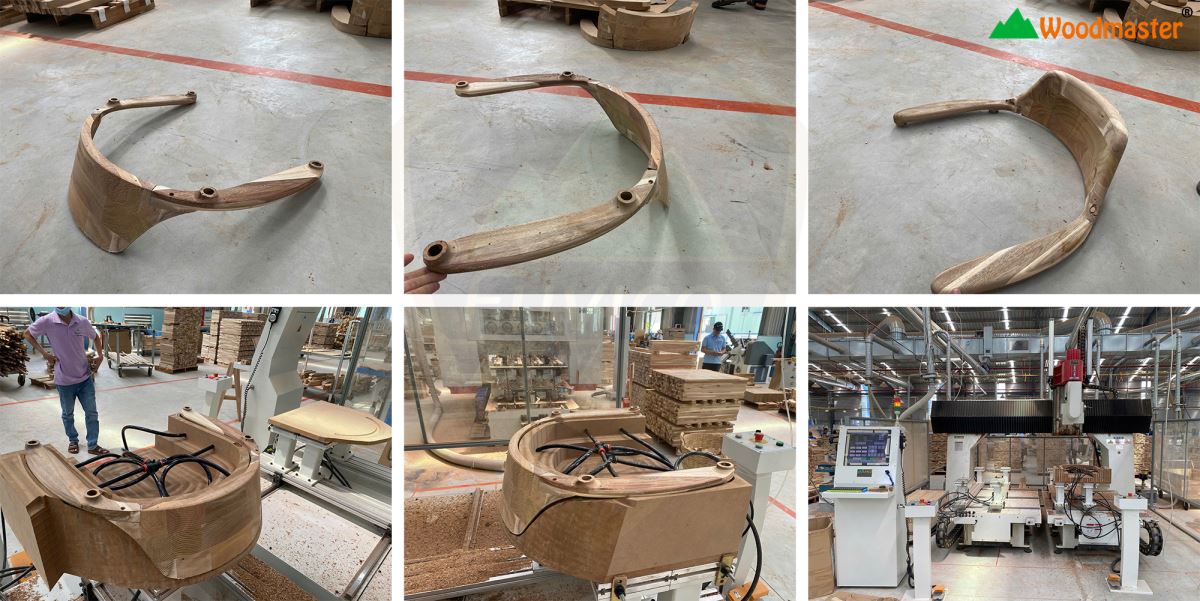

Hình ảnh MÁY PHAY CNC 3D 5 TRỤC TẢI NẶNG 4 DAO được bàn giao cho khách hàng.
