MÁY PHAY TUAPI CHÉP HÌNH CNC

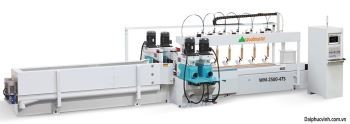

MÁY PHAY CHÉP HÌNH CNC 4 DAO CHÀ NHÁM 2500mm


  • Thương hiệu: Woodmaster - Trung Quốc
  • Mã sản phẩm: WM-2500-4TS
  • Bảo hành: 12 tháng

Xem thêm MÁY PHAY TUAPI CHÉP HÌNH CNC tại Công ty TNHH Đại Phúc Vinh

Hiệu quả khi sử dụng máy phay chép hình CNC Woodmaster

Khâu định hình trong sản xuất gỗ đóng vai trò rất quan trọng trong việc cho ra sản phẩm chất lượng, đồng nhất về mẫu mã và kích thước. Trước đây các công ty sản xuất gỗ luôn chọn máy tubi (Tupe) là lựa chọn cho công đoạn định hình sản phẩm

"Máy phay chép hình CNC dùng để phay những bề mặt phức tạp chuyên xử lý chân ghế, mặt ghế, lưng ghế... từ 1 sản phẩm mẩu cố định từ đó phay copy ra nhiều sản phẩm khác giúp hoàn thành sản phẩm sản phẩm nhanh chóng, vì máy được trang bị 4 dao với kích thước làm việc 2500mm song song kết hợp chà nhám hoàn thiện sản phẩm từ đó tiết kiệm được giai đoạn."

 Máy phay chép hình CNC

Nguyên lý cấu tạo vận hành máy phay chép hình CNC

Nguyên lý hoạt động

Máy Tubi cnc hoạt động theo nguyên lý: Phôi cần phay sẽ được kẹp cố định rồi di chuyển qua hệ thống trục dao phay, trục phay sẽ di chuyển ra vào để phay đi phần phôi dư, toàn bộ hệ thống trục phay điều khiển bằng máy tính trung tâm có độ chính xác gần như tuyệt đối.

Cấu tạo máy phay chép hình CNC

Đối với máy tubi cnc 4 trục (2 trục phay 2 trục chà nhám) WM-2500-4TS cấu tạo tương tự như máy 2 trục WM-2500-2T nhưng được bố trí thêm 2 trục chà nhám công suất 10 HP x2 ngay sau trục phay, phôi sau khi phay sẽ được chà nhám hoàn thiện mà không phải chuyển qua công đọan chà nhám. Thích hợp 2 trong 1 vừa phay vừa chà nhám giúp rút ngắn thời gian hòan thành sản phẩm, tạo sản phẩm có độ chính xác và tinh xảo hơn.

Vận hành và Điều khiển máy

Hệ thống bàn đưa phôi và các trục dao phay được kết nối với máy tính qua hệ thống Driver, Servo, nhân viên sẽ vẽ các biên dạng cần phay bằng phần mềm Autocad trực tiếp trên máy cnc hoặc có thể nap file đã vẽ sẵn qua mạng LAN hoặc USB vào trong máy cnc, máy tubi cnc có phần mềm sẽ tính toán và mô phỏng thực tế đường dao trên màn hình làm việc.

Công nhân sẽ xếp phôi lên bàn làm việc và ấn nút Star (bắt đầu làm việc) hệ thống che chắn bảo vệ sẽ tự động đưa lên. Công nhân không trực tiếp tiếp xúc gần với dao phay nên an toàn tuyệt đối.

Với những sản phẩm cần phay thẳng như chân ghế ta có thể chồng 3 chân lên phay cùng lúc, với bàn làm việc 2500mm ta có thể phay 6 chân ghế ở 1 chu trình làm việc.

Đối với máy tubi cnc 6 trục, 8 trục vì có nhiều số lượng trục phay nên có thể chia đều cho các trục, dao phay sẽ nhẹ hơn nên tuổi thọ của dao phay lâu hơn, ngoài ra một số sản phẩm bắt buộc phay thuận và ngược chiều sớ gỗ chống tưa, bể mép thì máy tubi cnc 6 trục, 8 trục là lựa chọn tốt nhất đáp ứng nhu cầu này.

Điểm nổi bật máy phay chép hình CNC

- Hệ thống điều khiển : Beckhoff Đức
- Hệ thống điện : Schneider Pháp
- Hệ thống ray trượt : đài Loan
- Hệ thống khí nén : Air Tac Đài Loan
- Hệ thống servo và inverter : Delta Đài Loan

Máy phay chép hình CNC mang lại lợi ích gì?

Tiết kiệm thời gian gia công : Máy hoạt động dựa trên công nghệ CNC nên mọi thiết lập và hành trình làm việc được cài đặt nhanh chóng so với các loại máy thông thường, từ đó thời gian hoàn thiện sản phẩm được đẩy nhanh.

Độ chính xác cao : Gần như là tuyệt đối, điều này có vẻ là hiển nhiên so với các dòng máy cnc hiện nay

Chi phí gia công giảm : Khi đã đầu tư máy đồng nghĩa với việc bạn đã giảm đi lượng công nhân đáng kể, trước đó để tạo ra những sản phẩm tương tự bắt buộc đơn vị của bạn phải thuê 1 nhân công có tay nghề cao đồng nghĩa với việc tiền thuê cũng cao, nhưng có lúc sản phẩm lại không đồng nhất do các yếu tố : tâm lý, sức khỏe,...

Máy phay chép hình

Thông số Máy phay chép hình CNC

- Chiều dài làm việc lớn nhất 2500mm
- Chiều cao làm việc lớn nhất 200mm
- Chiều rộng làm việc lớn nhất 400mm
- Kích thước làm việc nhỏ nhất 100*15*5mm
- Tốc độ làm việc 1-20m/ph
- Motor trục phay 10hp x 2
- Đường kính trục dao 40mm
- Tốc độ trục phay 9000v/ph
- Motor trục chà nhám 10hp x 2
- Tổng công suất 36kw
- Kích thước máy 8600X3500X2000mm

* CÁC THÔNG SỐ KỸ THUẬT CÓ THỂ ĐƯỢC ĐIỀU CHỈNH TRONG GIỚI HẠN CHO PHÉP ĐỂ PHÙ HỢP HƠN MÀ KHÔNG GÂY ẢNH HƯỞNG ĐẾN KẾT CẤU VÀ CHỨC NĂNG CỦA MÁY

Máy phay chép hình CNC đáp ứng nhu cầu công nghệ tự động hóa gia công gỗ

Trong bối cảnh bùng nổ cuộc cách mạng công nghiệp lần thứ 4 đòi hỏi các doanh nghiệp phải kịp thời ứng dụng mạnh mẽ khoa học công nghệ vào sản xuất. Việc đưa công nghệ cnc và tự động hóa vào quá trình sản xuất thay thế công nghệ cũ là điều kiện tất yếu trong bối cảnh hiện nay. Thực hiện được ứng dụng khoa học công nghệ cnc trong sản xuất sẽ nâng cao năng chất lượng sản phẩm , tăng sản lượng, tăng tính đồng bộ sản phẩm, giảm chi phí nhân công,…. và tăng sức cạnh tranh cho doanh nghiệp.

Công Ty ĐẠI PHÚC VINH CNC tự hào là đơn vị chuyên nghiệp hàng đầu trong lĩnh vực nhập khẩu và phân phối máy chế biến gỗ chất lượng cao từ Đài Loan, Trung Quốc, Hàn Quốc.

Sứ mệnh của chúng tôi là tiên phong và định hướng công nghệ, giải pháp thông minh trong sản xuất, đóng góp tích cực vào sự phát triển của ngành sản xuất nội thất gỗ của Việt Nam.

Showroom Hotline tư vấn các loại máy chế biến gỗ luôn cập nhật mới nhất

Bình Dương  : Số 10, QL 13, Lái Thiêu, Thuận An, Bình Dương.    Hotline : 0933671343 – Mr Hải
Hồ Chí Minh  : 62C Nguyễn thị thập, Bình Thuận , Quận 7.           Hotline : 0937378343 – Mr Cường
Hà Nội           : Km12+800 , QL3, Tổ 6, Đông Anh, Hà Nội.            Hotline : 0901624343 – Mr Cường
Đồng Nai       : Số 10, Đường 2A, KCN Biên Hoà 2. Biên Hòa, Đồng Nai.  Hotline : 0982421343 – Mr Công

Hình ảnh MÁY PHAY CHÉP HÌNH CNC 4 DAO CHÀ NHÁM 2500mm được bàn giao cho khách hàng.
