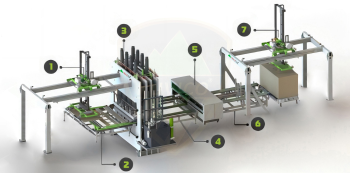

* Chi tiết hệ thống
1/ Hệ thống gắp ván nạp phôi
2/ Bàn băng tải xếp phủ mặt
3/ Máy ép melamine 2000T
4/ Băng tải ra phôi
5/ Máy dọc cạnh
6/ Băng chuyền định vị
7/ Hệ thống gắp và xếp ván
- Tốc độ làm việc: 90 tấm/h (chế độ tiêu chuẩn)
- Tốc độ làm việc: 120 tấm/h (chế độ cao tốc)
* Đặc điểm nổi bật
- Hệ thống PLC: Schneider
- Cảm biến áp lực: ltalian
- Bơm cao áp: USA
- Servo motor, driver: Inovance
- Công tắc lân cận: OMRON
- Role điện: Schneider
* Thông số kỹ thuật.
| - Kích thước ván ép | 1220 x 2440 mm |
| - Chiều đưa phôi | 2440mm |
| - Lực ép tối đa | 2000 tấn |
| - Số lượng xi lanh nén | 8 cái |
| - Đường kính xi lanh nén | 360mm |
| - Hành trình xi lanh | 250mm |
| - Chiều dày tấm ép | 160mm+150mm |
| - Độ song song bàn ép | < 0.05 mm/m2 |
| - Áp thủy lực | 25Mpa |
| - Áp lực điểm tối đa | 40.5kg/cm2 |
| - Khối lượng khí nén | ~ 20 m3/h |
| - Lưu lượng nước làm mát | ~ 15 m3/h |
| - Kích thước tấm ép trên | 2600mm×1400mm×160mm |
| - Kích thước tấm ép trên | 2600mm×1400mm×150mm |
| - Công suất motor | 37KW + 4.4KW |
* Yêu cầu của ván MDF, HDF
- Tỷ trọng 600-1000kg/m3
- Độ ẩm: <= 8%
- Độ dày ván: 8-30mm
- Bề mặt ván láng mịn
* Yêu cầu tấm melamin phủ mặt
- Chiều rộng mỗi cạnh rộng hơn ít nhất: 10mm
- Trọng lượng riêng: 60-130 g/m²
- Khả năng bay hơi: 5.5-7%
* Thiết bị kèm theo:
- Trạm bơm thủy lực
- Tủ điện điều khiển hệ thống
- Tấm phim ép Inox: 1 cặp
- Bộ bơm tuần hoàn chỉnh nhiệt: 1 bộ
- Bộ làm mát dầu bằng nước: 1 bộ
- Motor servor băng tải: 1 bộ
- Motor servor bơm: 1 bộ
* Lưu ý: Máy không bao gồm dầu thủy lực (khoảng 900L)
- Máy chưa bao gồm mặt phim ép ( trung bình 70-75tr/cặp)
- Để ép đầy đủ các mẫu mã cần khoảng 5 cặp
